概述
DYT(B)、xDG(B)型系列电动液压推杆(简称电液推杆)适用于往复推拉直线(或往复旋转一定角度)运动,可用
于上升、下降或夹紧工作物的场所,也可用于远距离及高空危险地区,并可和计算机联网进行集中(程序)控
制。现已广泛应用于冶金、矿山、煤炭、电力、机械、粮食、水泥、化工、水利、运输等行业,是不可缺少的
通用动力源。
原理与功能
1、工作原理:电液推杆以电动机为动力源,通过电动机正(反)向旋转,使液压油通过双向齿轮泵输出压力
油,经油路集成块,送至工作油缸,实现活塞杆的往复运动。
2、过载自动保护功能:电液推杆工作时,如活塞杆所受外力超过额定的输出力或活塞已到终点,电机仍在
转动,这时油路中油压增高到调定的压力,溢流阀迅速而准确地溢流,实现过载自动保护。电机虽在转动,但
不会烧毁。
3、自锁功能:电液推杆的油路集成块中设计了压力自锁机构,电机停止转动,活塞杆立即停留在一定的位
置,压力油处于保压状态。
4、可根据用户要求,在额定的速度范围内进行无级调节速度。
5、可根据用户要求,在额定的输出力范围内进行无级调节推、拉力。
6、可根据用户要求,在额定的行程范围内进行无级调节行程。

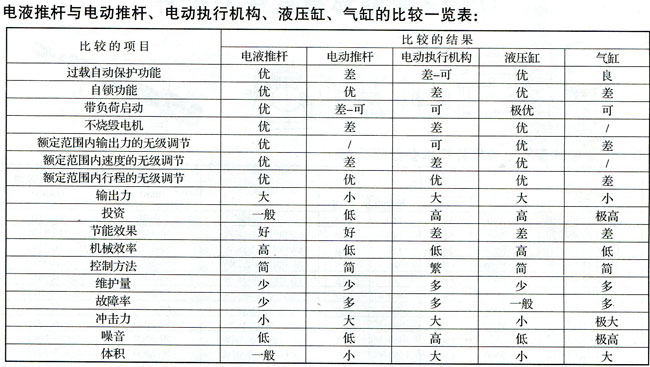

与同类产品的比较
电液推杆与电动推杆、电动执行机构、液压缸、气缸相比,有如下优点:
1、具有可靠的过载自动保护性能,即使超负荷或运行至行程终点时,电机照样正常运转,却不会烧毁或损
坏其它机件。电动推杆和电动执行机构则无法可比。
2、电液推杆可以带负荷启动,而电动推杆和电动执行机构却很困难。
3、同一台电液推杆在其额定的推、拉力范围内,其推、拉力可无级调节,所以驱动力范围广,而电动推杆
和气缸则无法办到。
4、在推力和速度相同的情况下,电液推杆消耗的电能是电动推杆和电动执行机构的一半。
5、电液推杆采用全液压传动,动作灵敏,运行平稳,能有效地减缓外来的冲击力,行程控制准确,气缸、
电动推杆和电动执行机构则不能做到。
6、电液推杆采用机、电、液一体化全封闭结构,工作油路循环于无压的封闭钢筒内,体积小,不漏油,便
于安装维修。在恶劣的环境下不吸尘、不进水、内部不锈蚀,使用寿命比气缸、电动推杆、电动执行机构长
久。
7、投资小、气缸需建昂贵的空压站,且气压管路易泄漏,气压不稳定,噪音高;液压缸需建液压站,而电
液推杆只需接通电源即可使用。
8、维修方便。在特殊情况下,电液推杆只需更换即可,而液压缸则需先慢慢查明故障原因,再进行仔细维
修,这将影响全部工作的正常运行。

造型说明
电液推杆主要是由推杆的型式、电机的防护等级、额定输出力、行程、额定速度和使用角度等六大基本要素组
成,还可根据用户特殊要求,配套三种调节功能,即:速度调节推、拉力调节,行程调节(行程开关定位)。除了上述
三种调节功能订货时必须文字注明外,其它请参照型号编制方式认真填写六大基本要素。

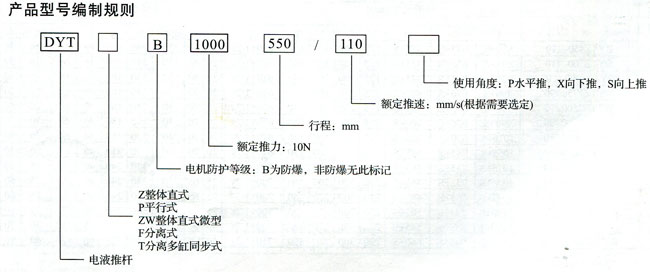

以下举“DYTZBl000—500/110-x型电液推杆”为例,分别说明如何选型和型号编制的方式。
如何选型:某一场所需要一台整体直式的电液推杆,要求电机防爆,其最大推力10kN,行程
500ram,最大速度110mm/s,使用角度向下推,那么所选电液推杆的标准型号为:DYTZBl000.500/110-x。(B
为防爆标记,x表示向下推)

DYTZ型整体直式电液推杆

DYTZ型整体直式电液推杆技术参数(选型表)
型号 |
额定输出力 (10N) |
额定速度 (mm/s) |
电机型号 |
行程制造范围 (mm) |
速度制造范围 (mm/s) |
推力 |
拉力 |
推速 |
拉速 |
DYTZ450-/110 |
450 |
310 |
110 |
140 |
Y802-4-0.75KW |
50-800 |
10-110 |
DYTZ700-/110 |
700 |
510 |
110 |
140 |
Y90S-4-1.1KW |
50-1500 |
10-110 |
DYTZ1000-/110 |
1000 |
750 |
110 |
140 |
Y90L-4-1.5KW |
50-1500 |
10-110 |
DYTZ1750-/90 |
1750 |
1300 |
90 |
115 |
Y100L1-4-2.2KW |
50-2000 |
10-90 |
DYTZ2500-/90 |
2500 |
2050 |
90 |
115 |
Y100L2-4-3KW |
50-2000 |
10-90 |
DYTZ3000-/90 |
3000 |
2500 |
90 |
115 |
Y100L2-4-3KW |
50-2000 |
10-90 |
DYTZ4000-/80 |
4000 |
2950 |
80 |
100 |
Y112M-4-4KW |
50-2000 |
10-80 |
DYTZ5000-/60 |
5000 |
3300 |
60 |
90 |
Y112M-4-4KW |
50-2000 |
10-60 |
DYTZ6000-/60 |
6000 |
3800 |
60 |
90 |
Y132S-4-5.5KW |
50-2500 |
5-60 |
DYTZ7000-/50 |
7000 |
4500 |
50 |
75 |
Y132S-4-5.5KW |
50-2500 |
5-50 |
DYTZ8000-/50 |
8000 |
5000 |
50 |
80 |
Y132M-4-7.5KW |
50-2500 |
5-50 |
DYTZ10000-/40 |
10000 |
6500 |
40 |
60 |
Y132M-4-7.5KW |
50-2500 |
5-40 |
DYTZ15000-/35 |
15000 |
11000 |
35 |
45 |
Y132M-4-7.5KW |
50-2500 |
5-35 |
DYTZ20000-/25 |
20000 |
15000 |
25 |
35 |
Y132M-4-7.5KW |
50-2500 |
5-25 |
注:1、上列表中所列电机的电压等级为380V,防护等级为IP44,绝缘等级为B级。
2、超出表列的行程制造范围或速度制造范围的,另行注明,否则按表内技术参数制造。
3、表中速度范围为水平使用时势范围,向上或向下使用的速度均为水平使用的二分之一。
4、表中所列的电机型号及功率,指该型号推杆在额定输出 力、额定速度为最大值时的功率。电机功率与推杆推力、速度成正比。

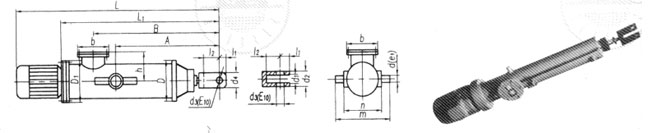

DYTZ型整体直式电液推杆外形尺寸及安装尺寸
型号 |
外形尺寸(mm) |
安装尺寸(mm) |
L |
L1 |
B |
D |
D1 |
b |
h |
A |
11 |
12 |
d(e9) |
m |
n |
d1 |
d2 |
d3()E10 |
d4 |
DYTZ450-/110 |
880+S |
635+S |
375+S |
175 |
200 |
160 |
140 |
620+1/2S |
20 |
60 |
30 |
240 |
180 |
36 |
60 |
16 |
50 |
DYTZ700-/110 |
895+S |
635+S |
375+S |
175 |
200 |
160 |
140 |
620+1/2S |
20 |
60 |
30 |
240 |
180 |
36 |
60 |
16 |
50 |
DYTZ1000-/110 |
920+S |
635+S |
375+S |
175 |
200 |
160 |
140 |
620+1/2S |
20 |
60 |
30 |
240 |
180 |
36 |
60 |
16 |
50 |
DYTZ1750-/90 |
990+S |
670+S |
400+S |
175 |
250 |
160 |
140 |
650+1/2S |
20 |
70 |
30 |
240 |
180 |
40 |
64 |
20 |
50 |
DYTZ2500-/90 |
990+S |
670+S |
400+S |
175 |
250 |
160 |
140 |
650+1/2S |
20 |
70 |
30 |
240 |
180 |
40 |
64 |
20 |
50 |
DYTZ3000-/90 |
990+S |
670+S |
400+S |
175 |
250 |
160 |
140 |
670+1/2S |
20 |
70 |
30 |
240 |
180 |
40 |
64 |
20 |
50 |
DYTZ4000-/80 |
1010+S |
690+S |
420+S |
175 |
250 |
160 |
140 |
670+1/2S |
20 |
70 |
40 |
240 |
180 |
40 |
64 |
20 |
50 |
DYTZ5000-/60 |
1055+S |
715+S |
445+S |
210 |
250 |
160 |
150 |
670+1/2S |
20 |
70 |
40 |
270 |
210 |
40 |
64 |
20 |
50 |
DYTZ6000-/60 |
1075+S |
735+S |
465+S |
230 |
300 |
200 |
160 |
700+1/2S |
25 |
65 |
50 |
340 |
240 |
40 |
72 |
25 |
60 |
DYTZ7000-/50 |
1075+S |
735+S |
465+S |
230 |
300 |
200 |
160 |
700+1/2S |
25 |
65 |
50 |
340 |
240 |
40 |
72 |
25 |
60 |
DYTZ8000-/50 |
1095+S |
755+S |
485+S |
230 |
300 |
220 |
160 |
700+1/2S |
25 |
65 |
50 |
340 |
240 |
40 |
72 |
25 |
60 |
DYTZ10000-/40 |
1190+S |
795+S |
505+S |
250 |
300 |
220 |
170 |
700+1/2S |
25 |
65 |
50 |
360 |
260 |
40 |
72 |
25 |
60 |
DYTZ15000-/35 |
1270+S |
835+S |
545+S |
270 |
300 |
220 |
180 |
700+1/2S |
40 |
90 |
60 |
400 |
280 |
50 |
110 |
30 |
70 |
DYTZ20000-/25 |
1470+S |
980+S |
660+S |
290 |
300 |
240 |
190 |
750+1/2S |
50 |
120 |
60 |
440 |
320 |
60 |
125 |
40 |
90 |
注:表中S为推杆行程
