DYTZW(I)整体直式微型电液推杆
DYTZW(I)整体直式微型电液推杆技术参数（选型表）
|
型号（I） |
额定输出力（10N） |
额定速度(mm/s) |
电机型号 |
行程制造范围(mm) |
速度制造范围（mm/s） |
|
推力 |
拉力 |
推速 |
拉速 |
|
DYTZWI100-/100 |
100 |
70 |
100 |
140 |
Y801-4-0.55KW |
50-600 |
30-100 |
|
DYTZWI300-/60 |
300 |
210 |
60 |
110 |
Y801-4-0.55KW |
50-600 |
30-60 |
|
DYTZWI500-/60 |
500 |
350 |
60 |
110 |
Y802-4-0.75KW |
50-600 |
30-60 |
|
DYTZWI700-/40 |
700 |
490 |
40 |
70 |
Y802-4-0.75KW |
50-1500 |
30-40 |
注：1、上列表中所列电机的电压等级为380V，防护等级为IP44，绝缘等级为B级。
2、超出表列的行程制造范围或速度制造范围的，另行注明，否则按表内技术参数制造。
3、表中速度范围为水平使用时势范围，向上或向下使用的速度均为水平使用的二分之一。
4、表中所列的电机型号及功率，指该型号推杆在额定输出 力、额定速度为最大值时的功率。电机功率与推杆推力、速度成正比。

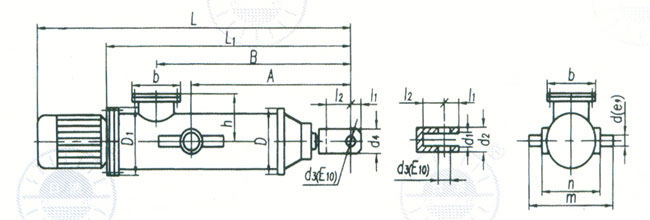

DYTZW(I)整体直式微型电液推杆外形尺寸及安装尺寸
|
型号(I) |
外形尺寸(mm) |
安装尺寸(mm) |
|
L |
L1 |
B |
D |
D1 |
b |
h |
A |
L1 |
L2 |
d(e9) |
m |
n |
d1 |
d2 |
d3(E10) |
d4 |
|
DYTZWI100-/100 |
785+S |
550+S |
345+S |
150 |
200 |
160 |
130 |
350+s |
20 |
40 |
20 |
195 |
145 |
20 |
40 |
12 |
40 |
|
DYTZWI300-/60 |
820+S |
575+S |
370+S |
150 |
200 |
160 |
130 |
350+s |
20 |
40 |
20 |
195 |
145 |
20 |
40 |
12 |
40 |
|
DYTZWI500-/60 |
835+S |
575+S |
360+S |
150 |
200 |
160 |
130 |
350+s |
20 |
40 |
20 |
195 |
145 |
20 |
40 |
12 |
40 |
|
DYTZWI700-/40 |
860+S |
575+S |
360+S |
150 |
200 |
160 |
130 |
350+s |
20 |
40 |
20 |
195 |
145 |
20 |
40 |
12 |
40 |
注：表中S为推杆行程
