型号（Ⅱ） |
额定输出力(10N) |
额定速度（mm/s） |
电机型号 |
行程制造范围(mm) |
速度制造范围(mm/s) |
|
推力 |
拉力 |
推速 |
拉速 |
|
DYTP450-/110 |
450 |
310 |
110 |
140 |
Y802-4-0.75KW |
50-800 |
30-110 |
|
DYTP700-/110 |
700 |
510 |
110 |
140 |
Y90S-4-1.1KW |
50-1500 |
30-110 |
|
DYTP1000-/110 |
1000 |
750 |
110 |
140 |
Y90L-4-1.5KW |
50-1500 |
30-110 |
|
DYTP1750-/90 |
1750 |
1300 |
90 |
115 |
Y100L1-4-2.2KW |
50-2000 |
10-90 |
|
DYTP2500-/90 |
2500 |
2050 |
90 |
115 |
Y100L2-4-3KW |
50-2000 |
10-90 |
|
DYTP3000-/90 |
3000 |
2500 |
90 |
115 |
Y100L2-4-3KW |
50-2000 |
10-90 |
|
DYTP4000-/80 |
4000 |
2950 |
80 |
100 |
Y112M-4-4KW |
50-2000 |
10-80 |
|
DYTP5000-/60 |
5000 |
3300 |
60 |
90 |
Y112M-4-4KW |
50-2000 |
10-60 |
|
DYTP6000-/60 |
6000 |
3800 |
60 |
90 |
Y132S-4-5.5KW |
50-2500 |
5-60 |
|
DYTP7000-/50 |
7000 |
4500 |
50 |
75 |
Y132S-4-5.5KW |
50-2500 |
5-50 |
|
DYTP8000-/50 |
8000 |
5000 |
50 |
80 |
Y132M-4-7.5KW |
50-2500 |
5-50 |
|
DYTP10000-/40 |
10000 |
6500 |
40 |
60 |
Y132M-4-7.5KW |
50-2500 |
5-40 |
|
DYTP15000-/35 |
15000 |
11000 |
35 |
45 |
Y132M-4-7.5KW |
50-2500 |
5-35 |
|
DYTP20000-/25 |
20000 |
15000 |
25 |
35 |
Y132M-4-7.5KW |
50-2500 |
5-25 |
注：1、上列表中所列电机的电压等级为380V，防护等级为IP44，绝缘等级为B级。
2、超出表列的行程制造范围或速度制造范围的，另行注明，否则按表内技术参数制造。
3、表中速度范围为水平使用时势范围，向上或向下使用的速度均为水平使用的二分之一。
4、表中所列的电机型号及功率，指该型号推杆在额定输出 力、额定速度为最大值时的功率。电机功率与推杆推力、速度成正

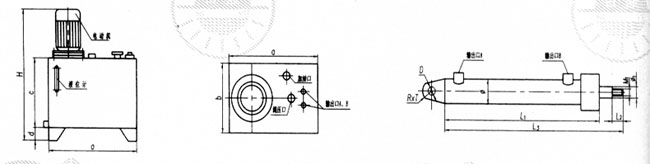

DYTF型分离式电液推杆油箱尺寸及油缸尺寸
|
型号 |
油箱尺寸(mm) |
油缸尺寸(mm) |
|
S＜1000 |
1000＜S＜2000 |
Φ |
L1 |
L2 |
L3 |
R×T |
D |
M |
M1 |
Φ1 |
|
H |
a |
b |
c |
d |
H |
a |
b |
c |
d |
|
DYTP450-/110 |
580 |
450 |
300 |
300 |
40 |
/ |
/ |
/ |
/ |
/ |
60 |
238+S |
45 |
275+S |
30×25 |
30 |
18×1.5 |
22×1.5 |
35 |
|
DYTP700-/110 |
590 |
450 |
300 |
300 |
40 |
610 |
500 |
300 |
300 |
40 |
76 |
238+S |
45 |
275+S |
30×25 |
30 |
18×1.5 |
27×2 |
35 |
|
DYTP1000-/110 |
610 |
450 |
300 |
300 |
40 |
630 |
500 |
300 |
300 |
40 |
76 |
238+S |
45 |
275+S |
30×25 |
30 |
18×1.5 |
27×2 |
35 |
|
DYTP1750-/90 |
630 |
500 |
300 |
300 |
40 |
630 |
550 |
300 |
300 |
40 |
95 |
257+S |
50 |
297+S |
40×30 |
40 |
22×1.5 |
33×2 |
40 |
|
DYTP2500-/90 |
650 |
500 |
300 |
300 |
40 |
650 |
550 |
300 |
300 |
40 |
95 |
257+S |
50 |
297+S |
40×30 |
40 |
22×1.5 |
33×2 |
40 |
|
DYTP3000-/90 |
650 |
500 |
300 |
300 |
40 |
650 |
550 |
300 |
300 |
40 |
95 |
257+S |
50 |
297+S |
40×30 |
40 |
22×1.5 |
33×2 |
40 |
|
DYTP4000-/80 |
670 |
500 |
300 |
300 |
40 |
670 |
550 |
300 |
300 |
40 |
95, |
257+S |
50 |
297+S |
40×30 |
40 |
22×1.5 |
33×2 |
40 |
|
DYTP5000-/60 |
700 |
500 |
350 |
300 |
50 |
750 |
600 |
350 |
300 |
50 |
95 |
257+S |
60 |
297+S |
40×30 |
40 |
22×1.5 |
33×2 |
45 |
|
DYTP6000-/60 |
700 |
600 |
50 |
300 |
50 |
750 |
600 |
350 |
350 |
50 |
127 |
320+S |
60 |
320+S |
45×35 |
45 |
27×1.5 |
48×2 |
45 |
|
DYTP7000-/50 |
700 |
600 |
350 |
300 |
50 |
750 |
600 |
400 |
350 |
50 |
127 |
320+S |
60 |
320+S |
45×35 |
45 |
27×1.5 |
48×2 |
63 |
|
DYTP8000-/50 |
740 |
600 |
350 |
300 |
50 |
850 |
700 |
400 |
400 |
60 |
140 |
340+S |
60 |
340+S |
45×35 |
45 |
27×1.5 |
48×2 |
63 |
|
DYTP10000-/40 |
740 |
600 |
350 |
300 |
50 |
850 |
700 |
400 |
400 |
60 |
152 |
380+S |
70 |
380+S |
50×40 |
50 |
27×1.5 |
64×3 |
70 |
|
DYTP15000-/35 |
780 |
600 |
400 |
350 |
50 |
940 |
700 |
400 |
400 |
60 |
168 |
445+S |
70 |
445+S |
50×45 |
50 |
22×1.5 |
64×3 |
70 |
|
DYTP20000-/25 |
950 |
700 |
450 |
400 |
60 |
1010 |
700 |
400 |
450 |
60 |
194 |
485+S |
80 |
485+S |
60×45 |
60 |
22×1.5 |
64×3 |
|
注：1、表中S为推杆行程
2、高压软管可根据用户实际需要配备（本厂配套限定2米）
3、油缸联接端可提供叉接头，安装尺寸参考前几页推杆叉接头尺寸。
